一、機器簡介：
SD3050G機型是專門為客戶量身定做的大型鋁型材高速高精鉆攻加工中心; 運動方式為Y軸工作臺前后移動，X軸機頭左右移動，Z軸主軸上下移動。臺灣圣杰16位飛碟式刀庫，換刀速度為2秒，大大提高生產效率; 采用華數鉆攻中心系統;機身鑄鐵結構; 三軸采用進口直線電機，臺灣上銀精密級直線導軌，先進的主軸制冷系統，自動潤滑系統，冷卻液循環噴水系統，保證了更高的加工精度、速度與穩定性;;特別適用于各類鋼、銅、鋁、壓克力、塑料等零件的精密雕銑、擴孔、鉆孔、攻牙加工。

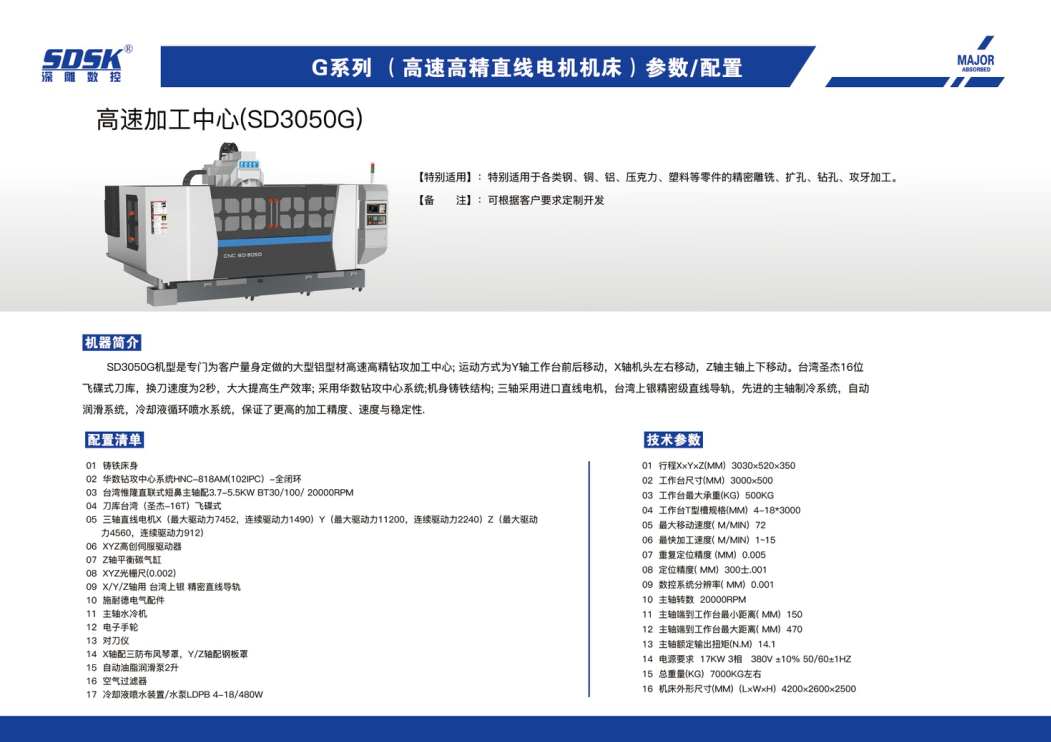

(外形類似，以實物為準)


二、機器主要配置清單：(單位:mm)

序號	規  格  說  明	數量
1.	鑄鐵床身	1套
2.	華數鉆攻中心系統HNC-818AM(102ipc）-全閉環	1套
3.	臺灣惟隆直聯式短鼻主軸配3.7-5.5KW BT30/100/ 20000rpm	1套
4.	刀庫臺灣（圣杰-16T）飛碟式	1套
5.	三軸直線電機X（最大驅動力7452，連續驅動力1490）Y（最大驅動力11200，連續驅動力2240）Z（最大驅動力4560，連續驅動力912）	各1套
6.	XYZ高創伺服驅動器	各1套
7.	Z軸平衡碳?xì)飧?/td>	1套
8.	XYZ光柵尺(0.002)	各1套
9.	X/Y/Z軸用 臺灣上銀 精密直線導軌	各1套
10.	施耐德電氣配件	1批
11.	主軸水冷機	1臺
12.	電子手輪	1套
13.	對刀儀	1個
14.	X軸配三防布風琴罩，Y/Z軸配鋼板罩	各1套
15.	自動油脂潤滑泵2升	1套
16.	空氣過濾器	2套
17.	冷卻液噴水裝置/水泵LDPB 4-18/480W	1套


三、技術規格參數表:

行程X×Y×Z(mm)	3030×520×350
工作臺尺寸	3000×500
工作臺最大承重	500KG
工作臺T型槽規格	4-18*3000
最大移動速度( m/min)	72
最快加工速度( m/min)	1~15
重復定位精度 (mm)	0.005
定位精度( mm)	300士.001
數控系統分辨率( mm)	0.001
主軸轉數	20000rpm
主軸端到工作臺最小距離( mm)	150
主軸端到工作臺最大距離( mm)	470
主軸額定輸出扭矩(N.m)	14.1
電源要求	17kw 3相Æ380V ±10% 50/60±1HZ
總重量	7000kg左右
機床外形尺寸（L×W×H）	4200×2600×2500


四、主機標準配置及附件送配件：


1、控制器	11、機械、電氣、操作說明書1本
2、主軸20000RPM	12、剛性攻牙功能
3、自動潤滑系統	13、電氣箱熱交換器
4、地基螺絲及墊塊	14、《操作說明書》《程序說明書》《使用說明書》
5、工具箱	15、BT30刀頭2個（含拉釘、扳手）
6、工作燈	16、BT30鎖刀座
7、警示燈	17. M16馬鐵
8、主軸吹氣裝置	18、6寸批士一臺
9、傳輸線	19、鎖咀  ER32（4-16）  1套
10、半封閉式護罩	20、RS232護罩
